Jak dobrać nagrzewnicę wodną do hali? Wzór, przykład i dobór urządzeń

Dobór mocy nagrzewnicy wodnej powinien przebiegać w dwóch etapach. Najpierw należy określić zapotrzebowanie obiektu na moc grzewczą, a następnie dobrać urządzenia, które osiągną wymaganą moc przy rzeczywistych parametrach instalacji.

Zbyt mała moc nagrzewnic może powodować niedogrzanie hali. Nadmierne przewymiarowanie zwiększa natomiast koszt inwestycji i może utrudniać prawidłową regulację systemu. Przy niewłaściwym sterowaniu może również prowadzić do wzrostu kosztów eksploatacyjnych.

W tym artykule pokazujemy, od czego zależy dobór mocy nagrzewnicy wodnej oraz jak wstępnie oszacować zapotrzebowanie na ciepło dla hali przemysłowej, magazynu lub warsztatu.

Dobór mocy nagrzewnicy wodnej w skrócie

Oblicz kubaturę ogrzewanego obiektu.
Wstępnie oszacuj jego zapotrzebowanie na moc grzewczą.
Uwzględnij straty ciepła przez ściany, dach, posadzkę, okna i bramy.
Określ straty wynikające z wentylacji oraz infiltracji powietrza.
Ustal oczekiwaną temperaturę wewnętrzną.
Ustal temperaturę wody zasilającej i powrotnej.
Sprawdź moc nagrzewnicy dla wymaganej temperatury powietrza i wydajności wentylatora.
Dobierz liczbę, rozmieszczenie i sposób sterowania urządzeniami.

Od czego zależy potrzebna moc nagrzewnicy wodnej?

Wymagana moc systemu ogrzewania nie jest wartością stałą. Zależy od parametrów budynku, sposobu jego użytkowania oraz warunków klimatycznych.

Najważniejsze czynniki wpływające na dobór mocy to:

kubatura ogrzewanego obiektu,
izolacyjność ścian, dachu i posadzki,
powierzchnia okien, drzwi oraz bram,
wysokość hali,
częstotliwość i czas otwierania bram,
intensywność wentylacji i infiltracji powietrza,
przeznaczenie obiektu,
oczekiwana temperatura wewnętrzna,
projektowa temperatura zewnętrzna dla danej lokalizacji,
sposób podziału obiektu na strefy grzewcze,
czas pracy systemu ogrzewania.

Im większe są straty ciepła przez przegrody oraz wymiana powietrza, tym większa będzie wymagana moc urządzeń. Dlatego odpowiedź na pytanie „jaka moc nagrzewnicy do hali?” zawsze wymaga uwzględnienia warunków konkretnego obiektu.

Jak wstępnie obliczyć zapotrzebowanie hali na moc grzewczą?

Do bardzo wstępnego oszacowania zapotrzebowania obiektu na moc grzewczą można zastosować uproszczony wzór:

Q = V × q

Q – szacowane zapotrzebowanie na moc grzewczą [W],
V – kubatura ogrzewanego obiektu [m³],
q – orientacyjne jednostkowe zapotrzebowanie na moc grzewczą [W/m³].

W zależności od standardu budynku do wstępnych obliczeń przyjmuje się niekiedy następujące wartości współczynnika q:

obiekty dobrze izolowane: około 30–40 W/m³,
obiekty o standardowej izolacji: około 40–60 W/m³,
obiekty słabo izolowane: około 60–80 W/m³.

Podane zakresy mają wyłącznie charakter orientacyjny. Rzeczywiste zapotrzebowanie może być inne w zależności od temperatury zewnętrznej, oczekiwanej temperatury wewnętrznej, konstrukcji przegród, intensywności wentylacji oraz częstotliwości otwierania bram.

Wzór Q = V × q nie zastępuje pełnych obliczeń projektowego obciążenia cieplnego. W dokładnej analizie należy uwzględnić co najmniej straty ciepła przez przenikanie, wentylację, infiltrację oraz ewentualną rezerwę mocy potrzebną do ponownego nagrzania obiektu po przerwie w pracy instalacji.

Wstępną kalkulację możesz przeprowadzić w naszym programie doboru urządzeń, który znajdziesz, klikając w link poniżej.

Program doboru nagrzewnicy

Do wykonania dokładniejszej kalkulacji potrzebne będą między innymi informacje o wymiarach ogrzewanego pomieszczenia, oczekiwanej temperaturze wewnętrznej, parametrach przegród, powierzchni okien i bram oraz liczbie wymian powietrza.

Przykład obliczenia mocy dla hali przemysłowej

Założone parametry hali:

powierzchnia: 1000 m²,
wysokość: 6 m,
kubatura: 6000 m³,
orientacyjny współczynnik zapotrzebowania: 50 W/m³.

Kubaturę hali obliczamy w następujący sposób:

1000 m² × 6 m = 6000 m³

Następnie obliczamy orientacyjne zapotrzebowanie na moc grzewczą:

6000 m³ × 50 W/m³ = 300 000 W

Wstępnie oszacowane zapotrzebowanie hali na moc grzewczą wynosi:

300 kW

Wynik ten należy traktować jako wstępne oszacowanie, a nie pełne obliczenie projektowe. Przed ostatecznym doborem urządzeń należy zweryfikować rzeczywiste straty ciepła, parametry instalacji wodnej, temperaturę powietrza oraz warunki użytkowania obiektu.

Jak dobrać nagrzewnicę do obliczonego zapotrzebowania?

Po określeniu zapotrzebowania obiektu na moc grzewczą można przejść do doboru konkretnych nagrzewnic. Moc urządzenia zależy nie tylko od modelu, lecz także od punktu pracy, w którym będzie ono użytkowane.

Przy doborze nagrzewnicy należy określić:

temperaturę wody zasilającej i powrotnej,
temperaturę powietrza wpływającego do urządzenia,
wydajność powietrza i prędkość wentylatora,
rodzaj czynnika grzewczego,
przepływ czynnika przez wymiennik,
dopuszczalny spadek ciśnienia w instalacji.

W analizowanym przykładzie zakładamy parametry wody grzewczej 70/50°C, czyli temperaturę zasilania wynoszącą 70°C i temperaturę powrotu wynoszącą 50°C.

Dla pełnego punktu pracy przyjętego w programie doborowym jedna nagrzewnica VOLCANO VR3 może osiągać około 52,9 kW. Wartość tę należy każdorazowo sprawdzić dla rzeczywistej temperatury powietrza na wlocie, ustawionej wydajności wentylatora oraz rodzaju czynnika grzewczego.

Przy mocy 52,9 kW na urządzenie sześć nagrzewnic zapewni łącznie:

6 × 52,9 kW = 317,4 kW

Taki układ zapewnia około 6% rezerwy względem wstępnie oszacowanego zapotrzebowania wynoszącego 300 kW. Rezerwa nie powinna być jednak dobierana automatycznie. Jej wielkość należy określić z uwzględnieniem dokładności obliczeń, sposobu sterowania oraz przewidywanych warunków pracy obiektu.

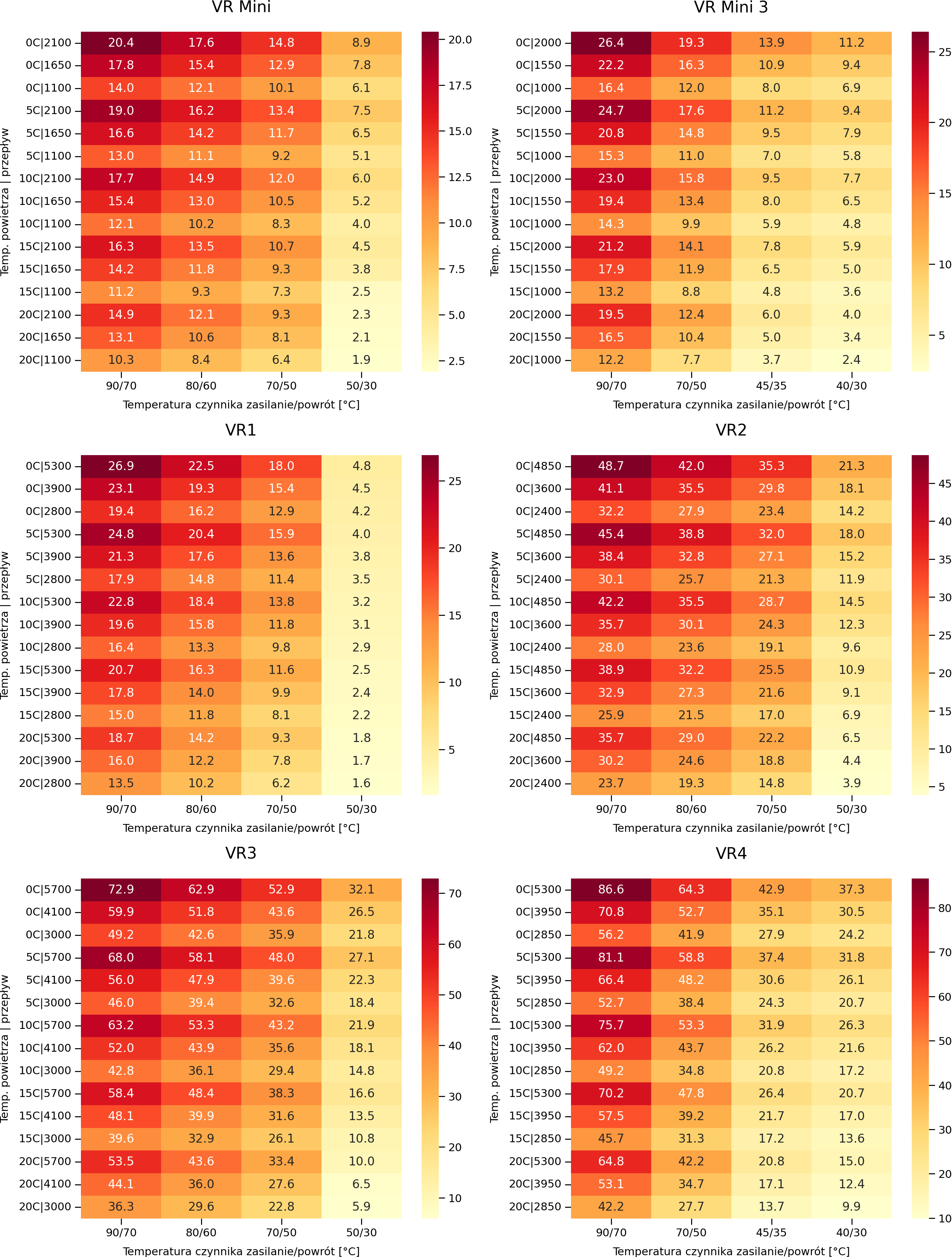

Dokładne tabele mocy osiąganej przez nagrzewnice VOLCANO znajdziesz w opisach poszczególnych urządzeń oraz na końcu tego artykułu.

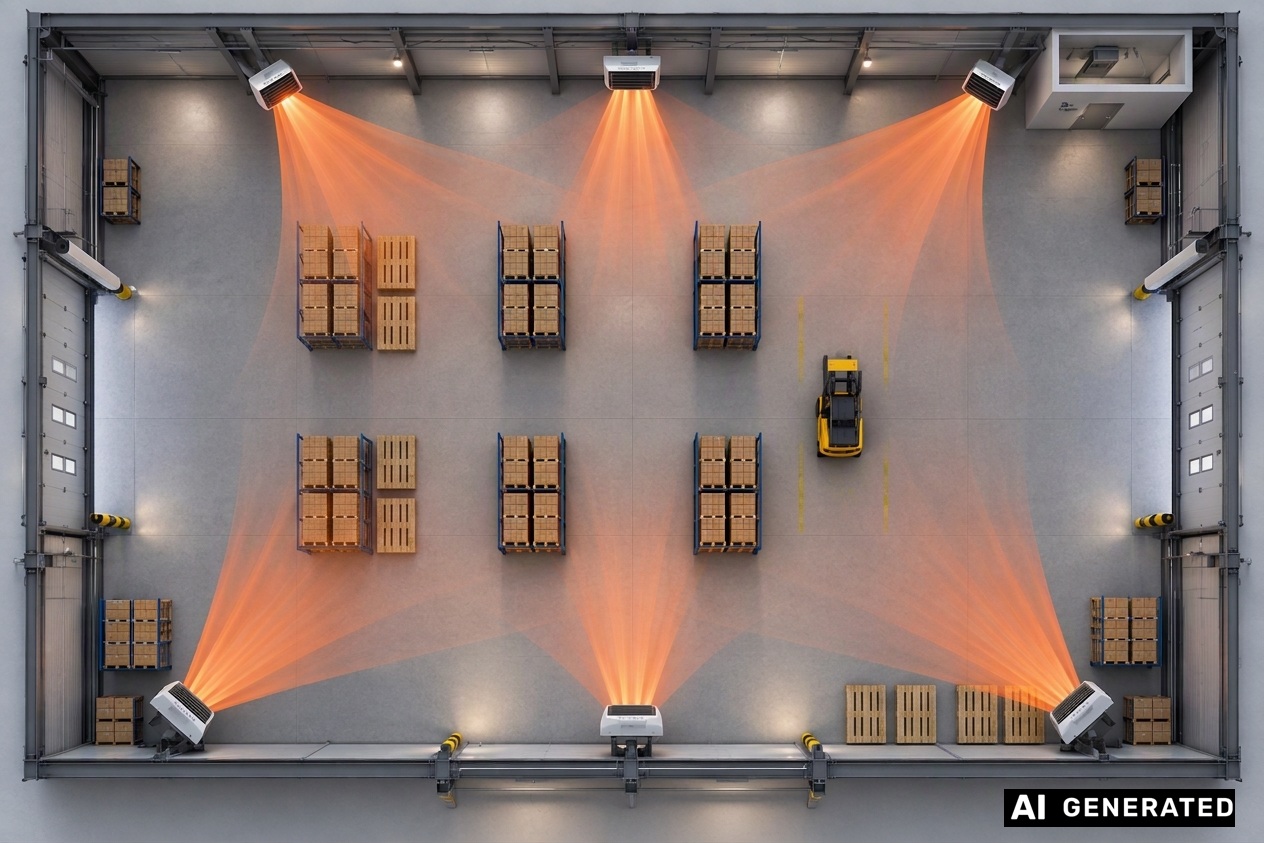

Poniżej przykładowe rozmieszczenie nagrzewnic

Ile nagrzewnic zastosować w hali?

W dużych obiektach rzadko stosuje się jedno urządzenie pokrywające całe zapotrzebowanie na ciepło. Zazwyczaj lepszym rozwiązaniem jest zastosowanie kilku nagrzewnic rozmieszczonych w różnych częściach hali.

Takie podejście może zapewnić:

bardziej równomierny rozkład temperatury,
ograniczenie powstawania zimnych stref,
możliwość niezależnego sterowania poszczególnymi obszarami,
łatwiejsze dopasowanie pracy systemu do sposobu użytkowania hali,
częściowe zachowanie ogrzewania w przypadku wyłączenia jednego urządzenia,
większą elastyczność przy zmianie przeznaczenia poszczególnych stref.

Zastosowanie większej liczby urządzeń oznacza jednak również bardziej rozbudowaną instalację hydrauliczną i elektryczną. Należy uwzględnić koszty przewodów, armatury, automatyki, zasilania oraz montażu.

W analizowanym przykładzie można rozważyć sześć nagrzewnic VOLCANO VR3. Alternatywą może być zastosowanie pięciu nagrzewnic VOLCANO VR4 lub większej liczby urządzeń VOLCANO VR2.

Każdy z tych wariantów należy porównać dla identycznych parametrów wody, temperatury powietrza i przepływu powietrza. Dopiero wtedy można prawidłowo ocenić łączną moc, koszty instalacji, zasięg nawiewu oraz możliwości sterowania strefowego.

W przypadku analizowanej hali VOLCANO VR3 może stanowić kompromis pomiędzy mocą pojedynczego urządzenia, liczbą punktów grzewczych oraz kosztami doprowadzenia instalacji. Ostateczna liczba i rozmieszczenie nagrzewnic powinny jednak zostać zweryfikowane w projekcie instalacji.

Jak odczytywać tabelę mocy nagrzewnicy?

Moc podana w nazwie lub podstawowym opisie urządzenia jest najczęściej mocą maksymalną osiąganą w określonych warunkach. Nie oznacza to, że nagrzewnica będzie osiągać taką wartość w każdym układzie.

Podczas korzystania z tabeli mocy należy zwrócić uwagę na:

temperaturę zasilania i powrotu – określa parametry wody przepływającej przez wymiennik,
temperaturę powietrza na wlocie – im jest niższa, tym większa może być różnica temperatur pomiędzy wodą a powietrzem,
przepływ powietrza – zależy od ustawionej prędkości wentylatora,
moc grzewczą – ilość ciepła przekazywana do powietrza w danym punkcie pracy,
przepływ wody – ilość czynnika wymagana do uzyskania określonej mocy,
spadek ciśnienia – parametr potrzebny do prawidłowego doboru pompy i instalacji hydraulicznej,
temperaturę powietrza na wylocie – istotną z punktu widzenia komfortu oraz rozprowadzenia ciepła.

Porównując dwa modele, należy zawsze sprawdzać ich parametry w tym samym punkcie pracy. Porównywanie wyłącznie maksymalnych mocy katalogowych może prowadzić do błędnych wniosków.

Wpływ temperatury wody i powietrza na moc nagrzewnicy

Moc nagrzewnicy wodnej jest określana dla konkretnych warunków pracy. Im większa różnica pomiędzy średnią temperaturą czynnika grzewczego a temperaturą powietrza wpływającego do urządzenia, tym większa może być moc przekazywana do pomieszczenia.

Przykładowe parametry instalacji mogą wynosić:

80/60°C – parametry pozwalające uzyskać stosunkowo wysoką moc urządzenia,
70/50°C – parametry często spotykane w instalacjach grzewczych,
60/40°C – niższa moc nagrzewnicy przy pozostałych warunkach bez zmian,
45/35°C – parametry charakterystyczne dla części instalacji niskotemperaturowych i pomp ciepła.

Na rzeczywistą wydajność wpływa nie tylko temperatura wody. Znaczenie mają również temperatura powietrza na wlocie, przepływ powietrza, przepływ czynnika, prędkość wentylatora oraz zastosowanie wody lub mieszaniny z glikolem.

W instalacjach współpracujących z pompą ciepła konieczne jest sprawdzenie rzeczywistej mocy nagrzewnicy dla niskiej temperatury zasilania. Opieranie doboru na maksymalnej mocy katalogowej może prowadzić do znacznego niedoszacowania liczby potrzebnych urządzeń, co uniemożliwi osiągnięcie oczekiwanej temperatury wewnętrznej.

Najczęstsze błędy przy doborze mocy nagrzewnicy

1. Niedoszacowanie strat ciepła

Nieuwzględnienie bram, wentylacji, infiltracji oraz mostków termicznych może prowadzić do niedogrzania obiektu. W halach przemysłowych szczególnie duże znaczenie może mieć częstotliwość otwierania bram i czas ich pozostawania w pozycji otwartej. Niekorzystny wpływ otwartych bram można ograniczyć poprzez stosowanie kurtyn powietrznych, np. WING PRO.

2. Dobór tylko na podstawie powierzchni

Wielu inwestorów szuka odpowiedzi na pytanie „ile kW na m² hali?”. Sama powierzchnia nie wystarcza jednak do prawidłowego doboru. Kluczowe znaczenie ma również wysokość, a więc kubatura budynku, oraz rzeczywiste straty ciepła.

3. Traktowanie wskaźnika W/m³ jako dokładnego obliczenia

Wskaźnik kubaturowy pozwala jedynie na wstępne oszacowanie zapotrzebowania. Nie uwzględnia dokładnej konstrukcji przegród, lokalnych warunków klimatycznych, bryły ani sposobu użytkowania budynku.

4. Korzystanie wyłącznie z maksymalnej mocy katalogowej

Maksymalna moc urządzenia jest osiągana w określonych warunkach. Przy niższej temperaturze wody, wyższej temperaturze powietrza lub mniejszej prędkości wentylatora rzeczywista moc będzie niższa.

5. Brak analizy rozmieszczenia urządzeń

Nawet prawidłowo dobrana łączna moc nie zagwarantuje komfortu cieplnego, jeżeli nagrzewnice zostaną niewłaściwie rozmieszczone. Należy uwzględnić zasięg strumienia powietrza, przeszkody występujące w hali oraz rzeczywisty podział obiektu na strefy.

6. Pominięcie możliwości instalacji hydraulicznej

Instalacja musi zapewnić odpowiedni przepływ czynnika przez wszystkie nagrzewnice. Należy sprawdzić średnice przewodów, opory hydrauliczne, wydajność pompy, sposób równoważenia instalacji oraz możliwości źródła ciepła.

Dlaczego prawidłowy dobór jest tak ważny?

Nieprawidłowo dobrana moc nagrzewnic może prowadzić do:

niedogrzania obiektu,
nierównomiernego rozkładu temperatury,
pogorszenia komfortu pracy,
problemów z regulacją systemu,
zbyt częstego włączania i wyłączania urządzeń,
nadmiernego zużycia energii elektrycznej przez wentylatory i pompy,
niepotrzebnego wzrostu kosztów inwestycyjnych.

Prawidłowo dobrana nagrzewnica wodna do magazynu lub hali przemysłowej pozwala uzyskać odpowiedni komfort cieplny, efektywnie wykorzystywać źródło ciepła i ograniczyć koszty eksploatacji.

Na co jeszcze zwrócić uwagę?

Poza mocą grzewczą należy sprawdzić również wysokość montażu, kierunek nawiewu oraz odległość nagrzewnicy od ogrzewanego obszaru. Każdy model VOLCANO posiada określony zasięg strumienia powietrza w pionie i w poziomie.

Zasięg nawiewu powinien być analizowany razem z układem hali. Regały, maszyny, ścianki działowe i inne przeszkody mogą ograniczać swobodny przepływ powietrza.

Silnik AC czy EC?

Istotnym elementem nagrzewnicy jest silnik napędzający wentylator. W nagrzewnicach VOLCANO stosowane są zarówno silniki AC, jak i EC.

Przy wyborze warto uwzględnić:

pobór energii elektrycznej,
sposób regulacji prędkości obrotowej,
poziom hałasu,
częstotliwość pracy z częściową wydajnością,
możliwość integracji z automatyką i systemem BMS,
koszt zakupu urządzenia.

Silnik EC jest szczególnie przydatny w instalacjach wymagających płynnej regulacji wydajności. Wersja AC może być uzasadniona w prostszych układach, w których najważniejszy jest niższy koszt początkowy.

Czy warto zastosować destratyfikator?

W wysokich halach warto przeanalizować zastosowanie destratyfikatorów. Ogrzane powietrze naturalnie unosi się i może gromadzić pod stropem, poza strefą przebywania ludzi.

Destratyfikator wymusza ruch powietrza w kierunku dolnych partii pomieszczenia. Może dzięki temu poprawić rozkład temperatury i ograniczyć różnicę temperatur pomiędzy podłogą a stropem.

Potrzeba zastosowania destratyfikatora zależy od wysokości hali, sposobu rozmieszczenia nagrzewnic, temperatury pod stropem oraz organizacji przestrzeni.

DESTRATYFIKATOR VTS

FAQ – najczęściej zadawane pytania

Czy można dobrać nagrzewnicę tylko na podstawie powierzchni hali?

Nie. Sama powierzchnia nie uwzględnia wysokości pomieszczenia, a więc jego kubatury. Nie opisuje również izolacji, temperatur projektowych, wentylacji, infiltracji ani częstotliwości otwierania bram.

Czy można dobrać moc nagrzewnicy za pomocą wskaźnika W/m³?

Wskaźnik W/m³ może służyć do wstępnego oszacowania zapotrzebowania. Nie powinien być jednak jedyną podstawą ostatecznego doboru urządzeń. Przed zakupem należy zweryfikować rzeczywiste straty ciepła oraz parametry pracy nagrzewnicy.

Czy lepiej zastosować jedną dużą czy kilka mniejszych nagrzewnic?

W większości dużych obiektów lepszym rozwiązaniem jest zastosowanie kilku urządzeń rozmieszczonych w różnych częściach hali. Ułatwia to równomierne rozprowadzenie ciepła i sterowanie strefowe. Należy jednak uwzględnić dodatkowy koszt instalacji hydraulicznej, elektrycznej i automatyki.

Czy parametry wody 70/50°C wystarczą do określenia mocy nagrzewnicy?

Nie. Do określenia rzeczywistej mocy trzeba znać również temperaturę powietrza na wlocie, przepływ powietrza, prędkość wentylatora, przepływ czynnika oraz jego rodzaj.

Czy pompa ciepła wpływa na dobór nagrzewnicy?

Tak. Niższa temperatura zasilania charakterystyczna dla pomp ciepła powoduje spadek mocy nagrzewnicy. Z tego powodu urządzenie należy dobierać na podstawie rzeczywistych parametrów instalacji, a nie wyłącznie maksymalnej mocy podanej w nazwie produktu.

W instalacjach niskotemperaturowych warto rozważyć modele wyposażone w wymienniki wielorzędowe, takie jak VOLCANO VR MINI 3 i VOLCANO VR4. Ostateczny wybór należy potwierdzić w programie doborowym dla rzeczywistych parametrów wody, temperatury powietrza i wymaganej wydajności.

Czy warto przewymiarować system ogrzewania hali?

Niewielka rezerwa mocy może być uzasadniona, jeżeli wynika z warunków obliczeniowych lub sposobu użytkowania obiektu. Nadmierne przewymiarowanie zwiększa jednak koszt inwestycji i może utrudniać regulację. Wielkość rezerwy powinna zostać określona indywidualnie.

Podsumowanie

Dobór nagrzewnicy wodnej należy rozpocząć od określenia projektowego zapotrzebowania obiektu na moc grzewczą. Wzór oparty na kubaturze i jednostkowym wskaźniku W/m³ może pomóc we wstępnym oszacowaniu, ale nie zastępuje dokładnej analizy strat ciepła.

Następnie należy sprawdzić, jaką moc wybrana nagrzewnica osiąga przy rzeczywistych temperaturach wody, temperaturze powietrza, przepływie powietrza i rodzaju czynnika grzewczego. Dopiero na tej podstawie można określić liczbę urządzeń oraz zaplanować ich rozmieszczenie.

Prawidłowy dobór powinien uwzględniać nie tylko łączną moc, lecz także zasięg nawiewu, możliwości sterowania strefowego, parametry instalacji hydraulicznej, rodzaj silnika oraz ewentualne zastosowanie destratyfikatorów.
